Präzisions-Diamant- und CBN-Trennscheiben in Kunstharz-Bindung sowie Präzisions-Diamant-Trennscheiben in Matallbindung und galvanischer Bindung! Zum Trennen von allen möglichen Materialien - insbesondere schwer zerspanbaren Metallen, Hartmetallen, Glas, Keramik, Wafern. Unser Angebot umfaßt Trennscheiben ab einer minimalen Dicke von 0,1 mm (abhängig vom Außendurchmesser).
Präzisions-Diamant- und CBN-Trennscheiben in Kunstharzbindung
Präzisions-Diamant-Trennscheiben in Metallbindung
Präzisions-Diamant-Trennscheiben in galvanischer Bindung
Hoch-Präzisions-Diamant- und CBN-Trennscheiben
Nachfolgend geben wir Ihnen einen kleinen Überblick über Standard-Abmessungen von Diamant-Trennscheiben! Diese Liste ist natürlich nur ein Auszug von gebräuchlichsten Abmessungen! Fragen Sie uns einfach nach den von Ihnen benötigten Dimensionen, wenn Sie diese nicht in der Liste finden!

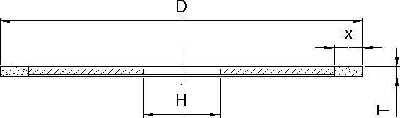

Bestellbeispiel: 1A1R 175x0,8x5x32 mm D126 C50 KHZ
D in mm
T in mm
X in mm
H in mm
D in mm
T in mm
X in mm
H in mm
50
1,0
5
12
200
1,2
5
32
50
1,5
5
12
200
1,5
5
32
75
0,8
5
20
200
2,0
5
32
100
0,8
5
20
200
2,2
5
32
100
1,0
5
20
250
1,2
5
32
125
0,8
5
20
250
1,5
5
32
125
1,0
5
20
250
1,9
5
32
125
1,2
5
20
250
2,0
5
32
150
0,8
5
32
250
2,2
5
32
150
1,0
5
32
300
1,5
5
76
150
1,2
5
32
300
1,9
5
76
150
1,5
5
32
300
2,2
5
76
175
0,8
5
32
350
1,5
5
76
175
1,0
5
32
350
2,2
5
76
175
1,5
5
32
400
1,9
5
76
200
0,8
5
32
400
2,2
5
76
200
1,0
5
32
400
2,4
5
76

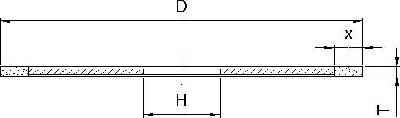

Bestellbeispiel: 1A1R 150x1,2x5x32 mm D151 C100 BZ
D in mm
T in mm
X in mm
H in mm
D in mm
T in mm
X in mm
H in mm
50
0,15
5
12
150
1,5
5
32
50
0,25
5
12
175
0,6
5
32
50
0,5
5
12
175
0,8
5
32
50
1,0
5
12
175
1,0
5
32
50
1,5
5
12
175
1,5
5
32
75
0,25
5
12
200
0,8
5
32
75
0,6
5
12
200
1,0
5
32
75
0,8
5
12
200
1,2
5
32
90
0,3
5
20
200
1,5
5
32
90
0,45
5
20
200
2,0
5
32
100
0,3
5
20
200
2,2
5
32
100
0,45
5
20
250
1,2
5
32
100
0,6
5
20
250
1,5
5
32
100
0,8
5
20
250
1,9
5
32
100
1,0
5
20
250
2,0
5
32
125
0,45
5
32
250
2,2
5
32
125
0,6
5
32
300
1,5
5
32
125
0,8
5
32
300
1,9
5
32
125
1,0
5
32
300
2,2
5
32
125
1,2
5
32
350
1,5
5
76
150
0,45
5
32
350
2,2
5
76
150
0,6
5
32
400
1,9
5
76
150
0,8
5
32
400
2,2
5
76
150
1,0
5
32
400
2,4
5
76
150
1,2
5
32

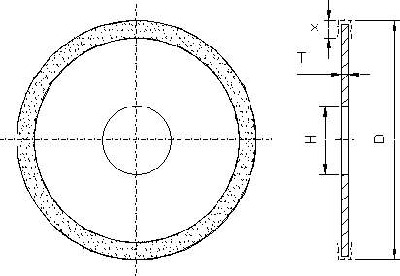

Bestellbeispiel: 1A1R 250x0,8x32 mm D251 galvanisch
D in mm
T in mm
X in mm
H in mm
Standard-Körnung
20
0,2
2
2
D60/40
50
0,1
1,5
16
D60/40
75
0,2
1,5
16
D60/40
100
0,5
1,5
16
D126
150
0,5
2,5
32
D126
150
1,0
5
32
D251
200
1,0
5
32
D251
250
0,8
2,5
32
D251
250
1,5
5
32
D251
Die nachfolgend genannten Diamant- und CBN-Trennscheiben werden in höchster Präzision der Dickentoleranzen gefertigt. Dies ist notwendig, da die Scheiben häufig im Satz laufen und somit engste Toleranzen zur Erzielung gleichmäßiger Produkte notwendig sind. Die Scheiben werden verwendet zum Trennen und Schlitzen von sehr schwer zerspanbaren Materialien. Wir bieten diese Produkte mit Diamant- und CBN-Schleifkorn, in Metall- und Kunstharzbindung, sowie ohne und mit Matallkern an.
Diamant-Schleifkorn wird eingesetzt zum Trennen von kurzspanenden Werkstoffen wie Glas, Quarz, Hartmetall, Wafer- und Halbleitermaterialien wie Si; Ge; GaP; GaAs; ... sowie Oxid- und Nichtoxidkeramik wie Al2O3; SiC; ZrO2; Si3N4; BaTiO3; CaTiO3 ...!CBN-Schleifkorn findet Verwendung bei der Bearbeitung langspanender Werkstoffe wie Schnellstahl, Werkzeugstahl, Formenstahl etc. !
Die Vorteile der Metallbindung liegen im Guten Festhalten der Diamanten im Bindungsverband, guter Verschleißfestigkeit, langer Lebensdauer und Formhaltigkeit.
Die Vorteile der Kunstharzbindung sind das sehr gute Selbstschärfverhalten, immer scharfe Kanten sowie bessere Oberflächengüte des Werkstückes aufgrund der elastischen Bindung.
Trennscheiben ohne Metallkern lassen sich in niedrigst möglicher Toleranz der Dicken herstellen! Die komplette Scheibe besteht hier aus aus Schleifmaterial! Die Schnittbreite entspricht der Scheibendicke. Meist haben diese Scheiben zur Kostenersparnis relativ große Bohrungen. Diese Scheiben laufen meist im Satz, z.B. bei der Vereinzelung von Wafern! Folgende häufig verwendeten Standardabmessungen zählen zu unserem Programm:
Trennscheiben mit Metallkern sind stabiler und weniger bruchempfindlich. Das Schleifmaterial befindet sich nur an einem schmalen Rand am Außendurchmesser der Trennscheibe. Diese Scheiben können in einheitlicher Dicke gefertigt werden (Schleifschichtdicke = Kerndicke), was Vorteile beim Präzisionstrennen hat. Andererseits kann bei diesen Scheiben auch der Kern etwas dünner als die Schleifschichtdicke gefertigt werden, was eine deutlich bessere Kühlung der Schnittfläche ermöglicht. Diese Variante hat besonders bei sehr tiefen Schnitten oder Schlitzen ihre Vorteile. Folgende Abmessungen zählen zu unserem Programm:
