Das Werkzeugschleifen ist eines der am weitesten verbreiteten und vielseitigsten Anwendungsgebiete der Schleiftechnik.
Einfache Schleifarbeiten werden meist von Hand auf Schleifböcken, Werkstatt- oder Ständerschleifmaschinen ausgeführt (handgeführtes Schleifen).
In größerem Umfang anfallende, kompliziertere Schleifarbeiten, z.B. das Flachschleifen, das Schleifen von Fräsern, Spiral- und Gewindebohrern, Reibahlen, Senkern usw., werden auf sogenannten Universal-Werkzeugschleifmaschinen vorgenommen (Präzisionsschleifen mit zwangsweiser Führung).
Nachfolgend finden sich einige grundlegende Informationen zu den gängigsten Standard-Schleifscheibentypen:
Schleifbock-Scheiben

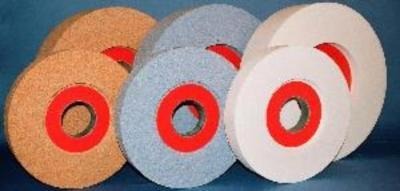

Flächenschleif-Scheiben
Sägeschärf-Scheiben
Sticheltöpfe und Werkzeugschleifen
Schleifbock-Scheiben
Schleifbock-Scheiben sind in der Regel gerade Schleifscheiben, bei großen Durchmessern zum Teil aber auch mit einseitiger oder doppelseitiger Aussparung!
Scheiben in Normalkorund in keramischer Bindung sind braun oder blaugrau. Sie eignen sich für zum universellen Einsatz, insbesondere zum Schruppen und Putzen von weichen, unlegierten Stählen (Baustahl...) und Schleifen von einfachen Werkzeugen. Standard-Qualitäten sind 10A 24 Q V, 10A 36 P V, 10A 46 N V, 10A 60 N V, 10A 80 N V.
Normalkorund-Schleifbockscheiben - Standardabmessungen in mm! D x B x d
Scheiben in Edelkorund weiß, rosa oder orange. Edelkorund ist härter, jedoch spröder und weniger druckstabil als Normalkorund, dadurch ist der Schliff kühler. Sie sind auch universell einsetzbar, jedoch bevorzugt zum Schleifen von hochwertigen Werkzeugen aus Werkzeugstahl (WS) und Schnellstahl (SS, HSS), z.B. Bohrer, Drehmeißel etc.. Standard-Qualitäten sind 31A 46 M V, 31A 60 M V, 31A 80 L V und 31A 100 L V.
Edelkorund-Schleifbockscheiben - Standardabmessungen in mm! D x B x d
Scheiben in Siliciumcarbid haben eine graugrüne bis grüne Farbe. Schleifscheiben aus Siliciumcarbid eignen sich zum Schleifen von extrem harten Materialien und Werkzeugen, z.B. Bohrer, Drehmeißel, Wendeschneideplatten etc. aus Hartmetall bzw. mit Hartmetall-Bestückung, keramischen Schneidewerkstoffen, Diamant und PKD.
Siliciumcarbid-Schleifbockscheiben - Standardabmessungen in mm! D x B x d
Beim Flachschleifen wird in der Regel ein hoher Materialabtrag bei möglichst geringer thermischer Belastung des Werkstückes gefordert! Deshalb kommen hier fast immer hochwertige Korunde (Edelkorunde) in grober Körnung (Korn 46 oder gröber) in weicher Bindung zum Einsatz. Dies gilt für fast alle Flach- und Tiefschleifoperationen. Lediglich beim Diaform- oder CD-Schleifen kommen wesentlich feinere Körnungen zum Einsatz.
Typische Scheibenabmessungen für Standard-Flachschleifmaschinen sind 200 x B x 51 mm, 225 x B x 51 mm, 250 x B x 51 mm (B = verschiedene Breiten) (z.B. Jung-Maschinen) sowie 300 x 50 x 76 mm , zum Teil mit einseitiger oder doppelseitiger Aussparung (z.B. Elb- oder Aba-Maschinen)!
Anwendungsempfehlungen:
Qualität:
Anwendunggebiet:
13A 36 J V
Flachschleifen von ungehärteten, unlegierten Stählen
30A 46 J V
Flachschleifen von ungehärteten Stählen
40A 46 J V
Flachschleifen von ungehärteten Stählen
30A 46 H V
Flachschleifen von gehärteten Stählen
31A 46/54 E/12 V
Poröse Spezialqualität zum Flach- und Tiefschleifen von hochlegierten, gehärteten Werkzeugstählen
32A 36/46 H/12 V
Poröse Spezialqualität zum Flach- und Tiefschleifen von niedriglegierten, gehärteten Werkzeugstählen
30A 46/60 H/10 V
Poröse Spezialqualität zum Flachschleifen von gehärteten Stählen
30A 100/120 G/9 V
Spezialqualität zu Diaform - oder CD-Schleifen (Profilflachschleifen)
Sägeschärf-Scheiben
Randform "A"
Randform "B"
Randform "C"
Randform "D"
Randform "F"
Gängige Abmessungen und Qualitäten von Sägeschärfscheiben!
Qualität:
Gängige Randformen:
Anwendung:
145
x
3,2
x
12/20/22,2
mm
13A54LV
A
Kettensäge universal
145
x
3,2
x
12/20/22,2
mm
13A54MV
A
Kettensäge hart
145
x
4,0
x
12/20/22,2
mm
13A54LV
A
Kettensäge universal
145
x
4,0
x
12/20/22,2
mm
13A54MV
A
Kettensäge hart
145
x
4,5
x
12/20/22,2
mm
13A54LV
A
Kettensäge universal
145
x
4,5
x
12/20/22,2
mm
13A54MV
A
Kettensäge hart
150
x
1,0
x
20
mm
40A100NV
A
Bandsägen
150
x
1,0
x
20/25/30/32
mm
30A80PB
(Kst.harz) A
Universal
150
x
1,0
x
20/25/30/32
mm
30A46MR
(Gummi) A
Universal
150
x
1,5
x
20
mm
40A100NV
A
Bandsägen
150
x
1,5
x
20/25/30/32
mm
30A80PB
(Kst.harz) A
Universal
150
x
1,5
x
20/25/30/32
mm
30A46MR
(Gummi) A
Universal
150
x
2,0
x
20
mm
40A80OV
A
Bandsägen
150
x
2,0
x
20/25/30/32
mm
30A80PB
(Kst.harz) A
Universal
150
x
2,0
x
20/25/30/32
mm
30A46MR
(Gummi) A
Universal
150
x
2,5
x
20
mm
40A80OV
A
Bandsägen
150
x
2,5
x
20/25/30/32
mm
30A80PB
(Kst.harz) A
Universal
150
x
2,5
x
20/25/30/32
mm
30A46MR
(Gummi) A
Universal
150
x
3,0
x
20
mm
40A80OV
A
Bandsägen
150
x
3,0
x
20/25/30/32
mm
30A80PB
(Kst.harz) A
Universal
150
x
3,0
x
20/25/30/32
mm
30A46MR
(Gummi) A
Universal
150
x
4
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
150
x
4
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
150
x
4
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
150
x
4
x
20/25/32
mm
30A80LV
A-B-C-D-F
Universal
150
x
6
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
150
x
6
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
150
x
6
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
150
x
6
x
20/25/32
mm
30A80LV
A-B-C-D-F
Universal
150
x
8
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
150
x
8
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
150
x
8
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
150
x
8
x
20/25/32
mm
30A80LV
A-B-C-D-F
Universal
150
x
10
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
150
x
10
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
150
x
10
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
150
x
10
x
20/25/32
mm
30A80LV
A-B-C-D-F
Universal
175
x
4
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
175
x
4
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
175
x
4
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
175
x
4
x
20/25/32
mm
30A80LV
A-B-C-D-F
Universal
175
x
6
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
175
x
6
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
175
x
6
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
175
x
6
x
20/25/32
mm
30A80LV
A-B-C-D-F
Universal
175
x
8
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
175
x
8
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
175
x
8
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
175
x
8
x
20/25/32
mm
30A80LV
A-B-C-D-F
Universal
175
x
10
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
175
x
10
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
175
x
10
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
175
x
10
x
20/25/32
mm
30A80LV
A-B-C-D-F
Universal
200
x
1,0
x
20
mm
40A100NV
A
Bandsägen
200
x
1,0
x
32
mm
40A80LV
A
Universal
200
x
1,5
x
20
mm
40A100NV
A
Bandsägen
200
x
1,5
x
32
mm
40A80LV
A
Universal
200
x
2,0
x
20
mm
40A80OV
A
Bandsägen
200
x
2,0
x
32
mm
40A80LV
A
Universal
200
x
2,5
x
20
mm
40A80OV
A
Bandsägen
200
x
2,5
x
32
mm
40A80LV
A
Universal
200
x
3,0
x
20
mm
40A80OV
A
Bandsägen
200
x
3,0
x
32
mm
40A80LV
A
Universal
200
x
6
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
200
x
6
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
200
x
6
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
200
x
6
x
20/25/32
mm
30A80LV
A-B-C-D-F
Universal
200
x
8
x
20/25/32
mm
32A46/2JV
A-B-C-D-F
CV - universal
200
x
8
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
200
x
8
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
200
x
8
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
200
x
10
x
20/25/32
mm
32A46/2JV
A-B-C-D-F
CV - universal
200
x
10
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
200
x
10
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
200
x
10
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
200
x
12
x
20/25/32
mm
32A46/2JV
A-B-C-D-F
CV - universal
200
x
12
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
200
x
12
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
200
x
12
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
225
x
5
x
60
mm
30A100IV
A
universal fein (Weinig)
225
x
5
x
60
mm
30A60JV
A
universal mittel(Weinig)
250
x
8
x
20/25/32
mm
32A46/2JV
A-B-C-D-F
CV - universal
250
x
8
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
250
x
8
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
250
x
8
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
250
x
10
x
20/25/32
mm
32A46/2JV
A-B-C-D-F
CV - universal
250
x
10
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
250
x
10
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
250
x
10
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart
250
x
12
x
20/25/32
mm
32A46/2JV
A-B-C-D-F
CV - universal
250
x
12
x
20/25/32
mm
30A60KV
A-B-C-D-F
Universal weich
250
x
12
x
20/25/32
mm
30A60LV
A-B-C-D-F
Universal mittel
250
x
12
x
20/25/32
mm
30A60MV
A-B-C-D-F
Universal hart

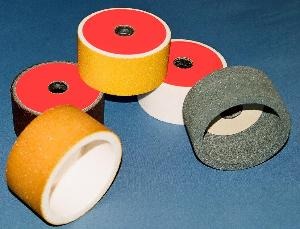

Sticheltöpfe und Werkzeugschleifen
Formschleifscheiben ISO-Form 6 (alte DIN 69149 Form D) - Sticheltöpfe
(Diese Scheiben sind auch mit Kantenhärtung erhältlich!)
Abmessungen
Qualität
Verwendungszweck
D80 80X40x20 mm
30A 60 J V
Vorschliff von HSS-Material
D80 80x40x20 mm
30A 70/90 J V
Fertigschliff von HSS-Material
D80 80x40x20 mm
10C 80 J V
Schleifen von Hartmetall
D100 100x50x20 mm
30A 46 J V
Universal grob
D100 100x50x20 mm
30A 60 J V
Universal mittel
D100 100x50x20 mm
30A 70/90 JV
Universal fein
D100 100x50x20 mm
10C 80 J V
Hartmetall
D125 125x63x32 mm
30A 46 J V
Universal grob
D125 125x63x32 mm
30A 60 J V
Universal mittel
D125 125x63x32 mm
30A 70/90 J V
Universal fein
D125 125x63x32 mm
10C 80 J V
Hartmetall
D150 150x80x32 mm
30A 46 J V
Universal grob
D150 150x80x32 mm
30A 60 J V
Universal mittel
D150 150x80x32 mm
30A 70/90 J V
Universal fein
D150 150x80x32 mm
10C 80 J V
Hartmetall
Wir führen auch Trennscheiben zum Ablängen der Gravierstichel:
Abmessung:
Qualität:
max. Arbeitsgeschwingigkeit auf stationären Maschinen:
100 x 1,0 x 20 mm
10A 60 O/5 B
80 m/s
125 x 1,0 x 20 mm
10A 60 O/5 B
80 m/s
Formschleifscheiben ISO-Form 11 (alte DIN 69149 Form E) - E-Töpfe
Abmessungen:
Qualität:
Verwendungszweck:
E80 80x32x20 mm
40A 60 J V
Universal mittel
E100 100x40x20 mm
40A 60 J V
Universal mittel
E125 125x45x20 mm
40A 46 J V
Universal grob
E125 125x45x20 mm
40A 60 J V
Universal mittel
E150 150x50x32 mm
40A 60 J V
Universal mittel
Formschleifscheiben ISO-Form 12 (alte DIN 69149 Form B) - B-Teller
Abmessungen:
Qualität:
Verwendungszweck:
125/61 x 13/3,2 x 32 mm
30A 60 K V
Universal
150/66 x 16/3,2 x 32 mm
30A 60 K V
Universal
Gerade Schleifscheiben zum Schleifen von Spanbrechernuten
Scheiben in Normalkorund in keramischer Bindung sind braun oder blaugrau. Sie eignen sich für zum universellen Einsatz, insbesondere zum Schruppen und Putzen von weichen, unlegierten Stählen (Baustahl...) und Schleifen von einfachen Werkzeugen. Standard-Qualitäten sind 10A 24 Q V, 10A 36 P V, 10A 46 N V, 10A 60 N V, 10A 80 N V.
Scheiben in Edelkorund weiß, rosa oder orange. Edelkorund ist härter, jedoch spröder und weniger druckstabil als Normalkorund, dadurch ist der Schliff kühler. Sie sind auch universell einsetzbar, jedoch bevorzugt zum Schleifen von hochwertigen Werkzeugen aus Werkzeugstahl (WS) und Schnellstahl (SS, HSS), z.B. Bohrer, Drehmeißel etc.. Standard-Qualitäten sind 31A 46 M V, 31A 60 M V, 31A 80 L V und 31A 100 L V.
Scheiben in Siliciumcarbid haben eine graugrüne bis grüne Farbe. Schleifscheiben aus Siliciumcarbid eignen sich zum Schleifen von extrem harten Materialien und Werkzeugen, z.B. Bohrer, Drehmeißel, Wendeschneideplatten etc. aus Hartmetall bzw. mit Hartmetall-Bestückung, keramischen Schneidewerkstoffen, Diamant und PKD.
Beim Flachschleifen wird in der Regel ein hoher Materialabtrag bei möglichst geringer thermischer Belastung des Werkstückes gefordert! Deshalb kommen hier fast immer hochwertige Korunde (Edelkorunde) in grober Körnung (Korn 46 oder gröber) in weicher Bindung zum Einsatz. Dies gilt für fast alle Flach- und Tiefschleifoperationen. Lediglich beim Diaform- oder CD-Schleifen kommen wesentlich feinere Körnungen zum Einsatz.
